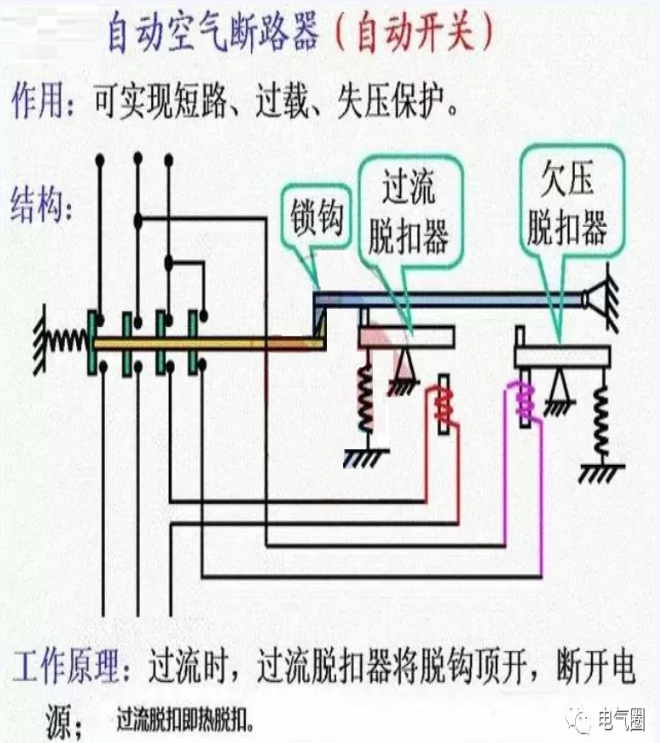

斷路器跳閘需要符合兩個條件

　　1.故障電流達到或超過設定的動作電流值

　　2.故障電流持續時間達到設定動作的時間

　　所以要確保斷路器不越級跳閘，必須在電流設定值和時間設定值上配合好。

　　假設，**級斷路器過流保護定值是700A，持續時間設定值為0.6秒，那第二級斷路器過流保護定值就應該按照一定的比例縮小，比如電流定值設為630A，時間設定為0.3秒。這樣的話，如果在第二級斷路器的保護內發生故障，不管故障電流有沒有達到**級斷路器的定值，因為故障電流持續到0.3.秒的時候就被第二級斷路器切斷了，達不到**級斷路器的0.6秒，所以**級斷路器就不會跳，也就避免了越級跳閘。

　　Part.2越級跳閘的情況分析

　　情況1. 主開關負載容量小于分開關負載總和的容量。

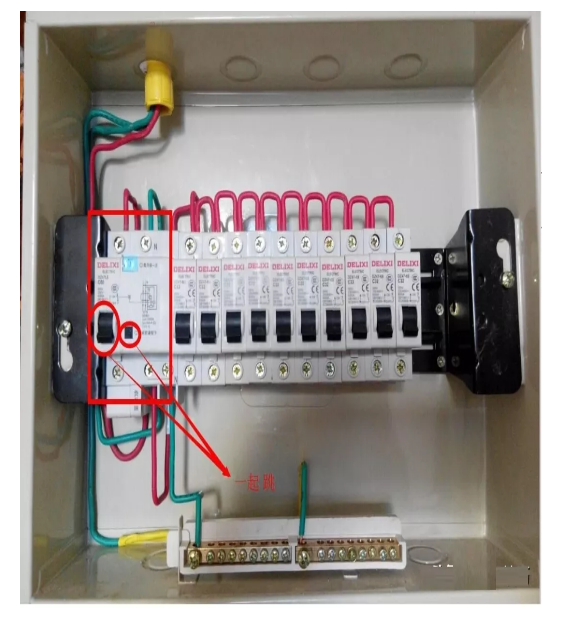

　　情況2.主開關有漏電保護裝置然而分開關沒有，當用電器漏電大于等于30毫安時主開關跳閘。

　　情況3. 兩級斷路器保護不匹配，盡量使用同品牌的斷路器。

　　情況4. 經常帶負荷操作主開關導致觸電碳化接觸不良后電阻增大電流升高發熱跳閘。

　　情況5. 下級斷路器配置的保護無法正確判斷故障(比如單相接地故障但未配置零序保護)。

　　情況6. 斷路器老化導致分勵脫扣時間變長，要更換一個分勵脫扣時間小于上一級開關的分開關。

　　Part.3處理方法

　　發生上級斷路器越級跳閘，若查明有分路保護動作，但該分路斷路器未跳閘，則分斷該級斷路器，然后恢復上級斷路器;若查明各分路保護均未動作，則應檢查停電范圍內設備有無故障，若無故障可合上上級斷路器，并逐一試送各分路斷路器。當送到某一分路時電源斷路器又再跳閘，則可判明該斷路器為故障斷路器?？蓪υ摼€路進行隔離維修更換。

Part.4知識點總結

　　1.保護類型方面，不管是短路故障還是接地故障，都是一樣的道理，都是通過判斷電流大小和持續時間來動作。

　　2.應該說時間上的配合更為重要，因為故障電流很有可能同時滿足多級斷路器的保護定值大小。

　　3.斷路器的保護定值設定好了，時間也設置好了，那這樣是不是就能**不越級了呢，不一定，為什么?從設定值來看，像上述的例子，一看就覺得應該能配合了，但是實際來說，斷路器完全斷開故障電流所需的時間，除了基本的判斷時間外，還要加上機械本身的動作時間，這個時間長度因不同廠家設備的性能而異，但因為斷路器的保護時間都是毫秒級的，所以這個差異也有可能會影響斷路器間的配合。

　　什么意思呢?就是說，像上面的例子，第二級斷路器原本應該是要0.3.秒就把故障電流切斷的，讓**級沒有機會動作，但是機械性能太差，花多了0.4秒才能完全斷開，而在第二級完全斷開前，**級斷路器已經檢測到故障電流持續0.6秒了，所以**級也會動作，這就導致越級跳閘。所以，要確保不越級跳閘，必須用繼保設備測試斷路器的實際動作時間總長，用實際試驗結果的時間長度來確保配合的正確。
